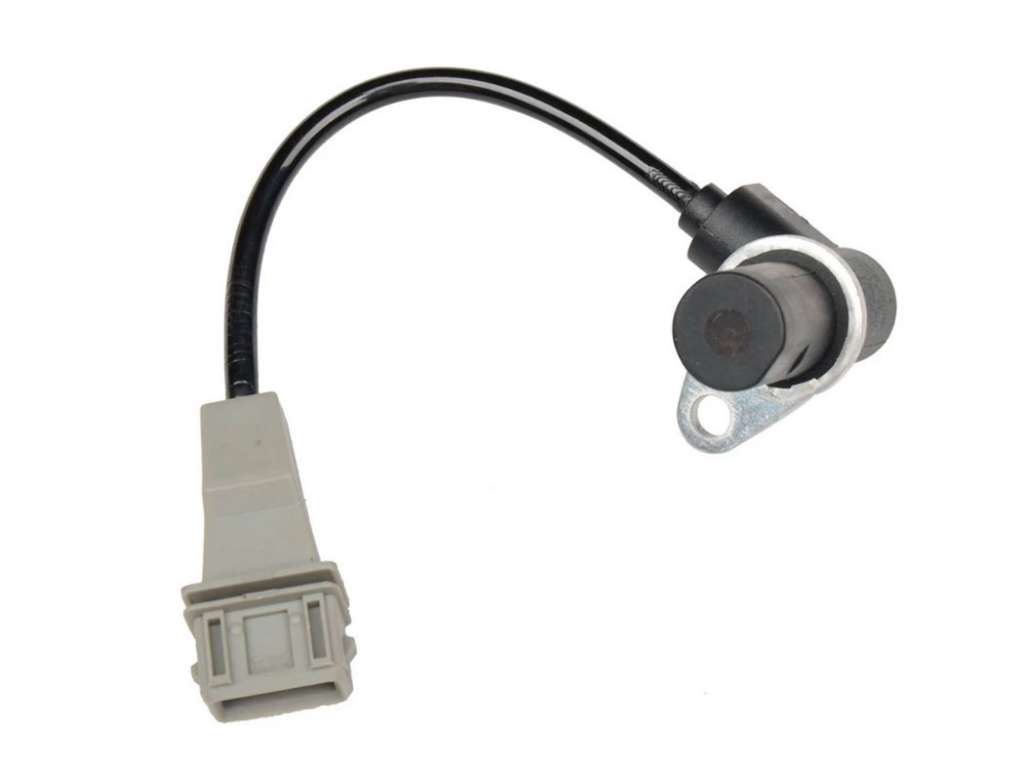

Sensor de rotación de inyección

MOBILETRON: APLICACIÓN: KIA: SEDONA MK1 2.5 V6 1999->2001, RIO MK1 SALOON/ESTATE 1.3/1.5 2000->2005 ESTE TIPO DE SENSOR REQUIERE QUE UN OBJETO METÁLICO O UN IMÁN CRUCEN SU CAMPO MAGNÉTICO PARA PRODUCIR UNA VARIACIÓN EN EL VOLTAJE DE SALIDA.PARA REALIZAR LA PRUEBA, SIGA EL PROCEDIMIENTO 1. CONECTE EL RAMAL DE PRUEBA DE MÓDULOS (RM02) A LOS PINES DEL SENSOR B+, OUT Y GND COMO SE MUESTRA EN LA IMAGEN 2. CONECTE LA RESISTENCIA AUXILIAR (RA01) ENTRE LOS PINES B+ Y OUT DEL SENSOR3. ACTIVE EL MÓDULO DE PRUEBA MÓDULOS/BOBINAS Y OBSERVE LOS LED ROJO Y VERDE EN SENSO 4. PASE UN OBJETO METÁLICO (HIERRO) DE MANERA RÁPIDA Y CONSTANTE DE UN LADO A OTRO MUY CERCA DEL SENSOR. LOS LED DEBEN ENCENDERSE Y APAGARSE ALTERNATIV
